Localização de foco: Reino Unido | Indústria: Celulose e Papel | Aplicação: Hidrópolis e Refinarias
Das florestas da Escócia às usinas de reciclagem de Manchester, o ambiente hostil da indústria de papel expõe os componentes da transmissão a uma tripla ameaça: choques de torque extremamente altos, umidade constante e corrosão química. Nossas juntas universais de nível industrial são projetadas especificamente para atender às demandas dinâmicas das linhas de produção de celulose, garantindo que sua transmissão não se torne um ponto de atrito quando um feixe de papel reciclado atingir o rotor.
A Linha de Produção de Polpa: Transmissão de Energia Sob Ataque
O processo de polpação, seja químico (Kraft) ou mecânico, é o teste de resistência definitivo para um eixo de transmissão. O ambiente combina alta umidade com a necessidade de uma enorme capacidade de transmissão de torque.
Lógica robusta para Hydrapulpers
O Hydrapulper é o coração da linha de reciclagem. Estruturalmente, consiste em um tanque enorme e um rotor (impulsor) montado na parte inferior. O rotor gira em alta velocidade para criar um vórtice, desintegrando as folhas de celulose ou o papel usado. No entanto, a realidade operacional nas fábricas do Reino Unido, particularmente aquelas que processam resíduos pós-consumo, está longe de ser tranquila.
A realidade da carga de choque: Quando um fardo de papel usado de uma tonelada — frequentemente contaminado com arame, plástico ou até mesmo pedras — cai no tanque, ele impacta diretamente o rotor. Isso cria duas forças destrutivas distintas:
- Choque axial: Uma força vertical descendente que tenta comprimir a estria do eixo.
- Choque radial: Uma força de torção que cria picos de torque instantâneos, muitas vezes de 3 a 5 vezes o torque nominal de funcionamento.

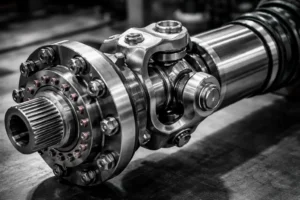

Configuração do eixo de transmissão e estratégia de proteção
Para os grandes despolpadores do tipo D ou despolpadores verticais de alta consistência (HC) comumente encontrados em fábricas de papel em Kent e Suffolk, o sistema de acionamento normalmente segue esta topologia: motor → caixa de engrenagens (vertical/paralela) → junta universal → eixo do rotor.
Nesse sistema de transmissão, a junta universal atua como um dispositivo de segurança mecânica essencial. Ao contrário dos acoplamentos rígidos, o projeto da junta universal acomoda o desalinhamento inevitável causado pelas vibrações da calha de alimentação e pelo movimento da base da caixa de engrenagens. Mais importante ainda, a elasticidade torsional do tubo do eixo ajuda a suprimir as ondas de choque, impedindo que elas danifiquem os dentes da engrenagem, que são caros, no redutor.
🔧 Nota de campo do Engenheiro-Chefe: A Síndrome da “Segunda-feira de Manhã”
“No inverno passado, durante uma auditoria em uma fábrica de papelão para embalagens perto de Leeds, descobrimos problemas recorrentes com o despolpador nº 2. O eixo quebrava a cada quatro meses. O culpado não era o torque em regime permanente, mas sim a partida brusca. A fábrica despejava feixes de papel reciclado congelado (armazenados ao ar livre e constantemente expostos à chuva) diretamente na calha de alimentação. O choque térmico, combinado com o impacto mecânico do papel congelado, fazia com que o eixo, com capacidade de 350 kNm, gerasse um torque máximo de até 620 kNm. Fizemos um upgrade para um eixo da série UK-HD, que possui estrias nitretadas e um diâmetro de giro maior, mas, mais importante, recomendamos uma solução de partida suave. Desde o upgrade, há 14 meses, não houve mais problemas.”
O Desafio da Lubrificação Vertical
A maioria dos eixos de transmissão de despolpadores são montados verticalmente. Os eixos de transmissão padrão são propensos a falhas nessa configuração, pois a gravidade desloca o lubrificante da estria superior e do conjunto do eixo transversal. Nossos eixos de transmissão, em conformidade com o padrão do Reino Unido e projetados especificamente para aplicações verticais, utilizam uma vedação de retenção positiva (PRS) e uma graxa composta à base de lítio com alta viscosidade e formulação especial. Isso garante que a estria superior permaneça lubrificada mesmo durante períodos de inatividade, prevenindo a temida corrosão por atrito na partida a seco.
Problema recorrente do cliente: Corrosão no porão
Problema: “Nossa equipe de manutenção na fábrica de Willerle está cansada de substituir garfos enferrujados. A unidade de acionamento do despolpador está localizada no subsolo, que é úmido e frequentemente pulverizado com produtos químicos; a tinta amarela comum descasca em poucas semanas.”
Solução: Utilizamos um processo de revestimento de grau marítimo (padrão C5-M) em nossa linha de produção de celulose. Este processo envolve jateamento de areia até SA 2.5, seguido por um primer rico em zinco e duas demãos de verniz epóxi de alto teor de sólidos. Para as faces dos flanges que não podem ser pintadas, utilizamos niquelagem química (ENP) para evitar a fusão com os flanges da caixa de engrenagens e garantir a fácil desmontagem durante a manutenção.

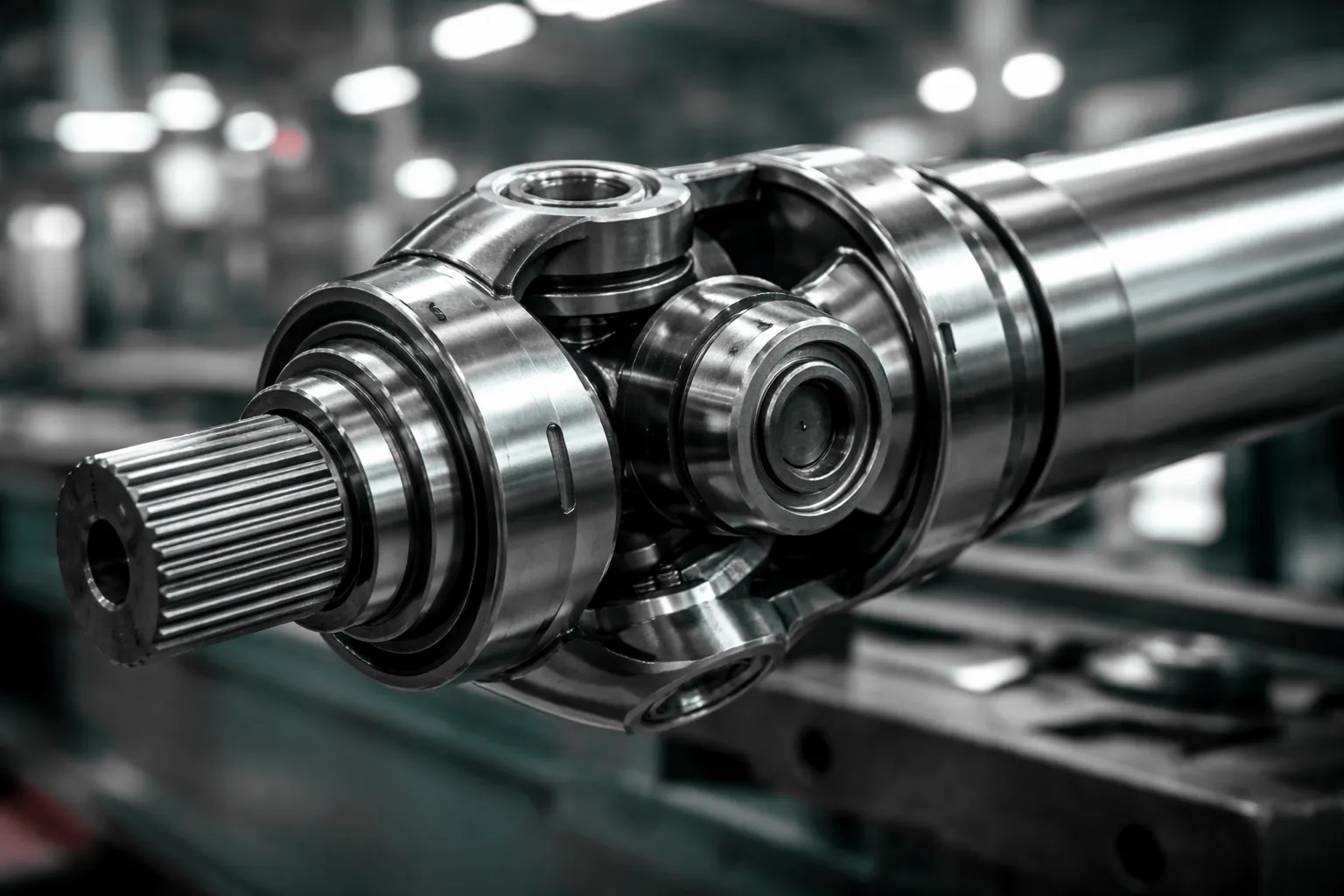

Especificações de engenharia: Série UK-PULP
Projetada para atender às normas BS EN e aos ciclos de trabalho industriais pesados. Os dados a seguir representam nossa gama de configurações padrão para máquinas de papel.
| ID do parâmetro | Recurso técnico | Especificação/Valor |
|---|---|---|
| TS-01 | Faixa de torque nominal (Tn) | 25 kNm – 1.250 kNm |
| TS-02 | Classificação de torque de fadiga (Tdw) | 1,5x Tn |
| TS-03 | Torque de Ruptura | > 4,5x Tn |
| TS-04 | Diâmetro do flange (A) | 225 mm – 620 mm (DIN/SAE) |
| TS-05 | Ângulo máximo de articulação | 15° (Padrão), 25° (Grande Angular) |
| TS-06 | Material Spline | 42CrMo4 + QT (Nitretado) |
| TS-07 | Material do tubo | ST52.3 / DOM Sem Costura |
| TS-08 | Material do jugo | Aço liga forjado 34CrNiMo6 |
| TS-09 | Classificação de balanceamento dinâmico | G6.3 / G16 (ISO 1940-1) |
| TS-10 | Acidente vascular cerebral telescópico | 80 mm – 450 mm (Personalizável) |
| TS-11 | Fator de serviço (fábrica de papel) | 2.0 – 2.5 (Impacto Forte) |
| TS-12 | Temperatura de operação | -20°C a +130°C |
| TS-13 | Padrão de Pintura | ISO 12944 C4/C5 Alto |
| TS-14 | Kit de rolamentos tipo Cross | Design de rolo de agulha / tampa bipartida |
| TS-15 | Intervalo de lubrificação | 500 horas (padrão) / 2000 horas (extensível) |
| TS-16 | Tipo de conexão flangeada | Chave de face / Serrilhas Hirth / Pino guia |
| TS-17 | Grau de fixação | 10.9 ou 12.9 Revestido com Dacromet |
| TS-18 | Tipo de vedação | NBR/Viton com aba dupla (alta temperatura) |
| TS-19 | Peso (mín./máx.) | 85 kg – 4.200 kg |
| TS-20 | Comprimento de retração (Lz) | Personalizado (mínimo 600 mm) |
| TS-21 | Proteção de segurança | Proteção opcional em policarbonato ou aço |
| TS-22 | Monitoramento de vibração | Porta opcional para sensor de torque/vibração sem fio |
| TS-23 | Origem da Forja | Fundição Certificada de Primeira Classe |
| TS-24 | Ensaios não destrutivos | Ultrassom e Partículas Magnéticas (100% Yokes) |
| TS-25 | Garantia | 18 meses a partir do comissionamento |
| TS-26 | Conformidade | UKCA, CE, RoHS |
| TS-27 | Diâmetro do cubo | Calculado com base no diâmetro interno. |
| TS-28 | Norma de soldagem | EN ISO 15614-1 |
| TS-29 | Rigidez torsional | 3,5 x 10^5 Nm/rad (Média) |
| TS-30 | Capacidade de força axial | 45 kN |
Conformidade Regional e Relevância para a Indústria do Reino Unido
Fazer negócios no Reino Unido exige estrita observância ao Regulamento de Fornecimento e Uso de Equipamentos de Trabalho de 1998 (PUWER). A Seção 11 (Componentes Perigosos de Máquinas) é particularmente importante para máquinas rotativas, como eixos de transmissão.
Proteção de segurança: Nas fábricas do Reino Unido, um eixo sem proteção constitui uma grave violação das normas de saúde e segurança. Fornecemos proteções fixas amarelas personalizadas que envolvem todo o conjunto rotativo, permitindo a inspeção visual através de seções de malha sem a necessidade de remover a proteção. Isso é fundamental para instalações em jurisdições rigorosas, desde os polos de fabricação de papel no Noroeste da Inglaterra até as fábricas especializadas na Escócia.
Logística da cadeia de suprimentos: Com nossa logística de armazenagem capaz de alcançar polos industriais como Birmingham, Manchester e Glasgow em 24 horas, minimizamos o tempo de inatividade. Ao contrário da dependência de remessas da Europa continental após o Brexit, nossa distribuição centrada no Reino Unido garante que peças de reposição críticas (juntas universais, garfos de flange) estejam disponíveis quando sua refinaria parar.
📰 Análise da Indústria do Reino Unido: Eficiência Energética em 2026
Com a volatilidade dos custos de energia industrial no Reino Unido, as fábricas de papel estão focando na eficiência da transmissão. Um eixo cardan desalinhado ou desgastado pode introduzir perdas parasitas de até 5%. Auditorias recentes na região de East Anglia sugerem que a modernização para eixos balanceados e de alta precisão contribui para as metas gerais de redução de energia estabelecidas pela Confederação das Indústrias de Papel (CPI).
🔄 Guia de compatibilidade para peças de reposição
Nossa equipe de engenharia desenvolveu protocolos de intercambialidade precisos para instalações existentes. Se sua usina utiliza equipamentos antigos, podemos fabricar substitutos diretos que correspondem à geometria do flange e à capacidade de torque das principais marcas globais.
Lógica de substituição compatível para:
- GKN / Uni-Cardan (Equivalentes às séries 390/392)
- Voith (Equivalentes da Série R)
- Indústrias Comer (Linhas industriais pesadas)
- Elba (Equivalentes da série 0,100)
- Gewes (Série de cardan duplo)
Aviso Legal Importante: Todos os nomes, números de peças e descrições dos fabricantes de equipamentos originais (OEM) (incluindo, entre outros, GKN, Voith, Comer, Elbe e Gewes) são listados apenas para fins de referência. A UK PTO-Drive-Shafts Co., Ltd. é uma fabricante independente. Nossas peças não são peças originais desses fabricantes, a menos que seja especificamente declarado. Não somos afiliados, endossados ou patrocinados por esses detentores de marcas registradas.
Soluções Integradas de Transmissão: Caixas de Engrenagens Industriais
UM eixo de transmissão A confiabilidade de um eixo depende diretamente da qualidade da caixa de engrenagens à qual ele está conectado. Na indústria de celulose e papel, a interação entre a caixa de engrenagens e o eixo é crucial. Fabricamos e fornecemos caixas de engrenagens industriais de alta precisão que complementam nossas soluções de eixos.
Caixas de engrenagens planetárias para espessadores: Para aplicações de alto torque e baixa velocidade, como espessadores de lodo ou prensas de parafuso, nossas unidades planetárias da Série P oferecem imensa densidade de potência. Quando combinadas com nossos eixos cardanPodemos ajustar a rigidez torsional do sistema para evitar frequências de ressonância.
Unidades helicoidais de eixo paralelo para secadores: Na seção de secagem da máquina de papel, a velocidade constante é fundamental. Nossas caixas de engrenagens helicoidais da Série H possuem engrenagens retificadas para operação silenciosa e alta eficiência. Fornecemos a solução completa de acoplamento — caixa de engrenagens, acoplamento hidráulico e eixo de conexão — garantindo um único ponto de responsabilidade para a transmissão.
Ao adquirir tanto a caixa de engrenagens quanto o eixo conosco, as fábricas do Reino Unido se beneficiam de cálculos de engenharia unificados. Verificamos a capacidade de carga radial dos rolamentos de entrada da caixa de engrenagens em relação ao peso e ao ângulo de articulação do eixo de transmissão, evitando o problema comum de falha prematura dos rolamentos causada por eixos superdimensionados ou com suporte inadequado.
Perguntas frequentes (técnicas)
P: Vocês conseguem reformar eixos existentes de outros fabricantes?
R: Sim. Nossa unidade em Suffolk está equipada para revisar eixos da GKN, Voith e outros fabricantes. Inspecionamos o desgaste das estrias, substituímos os conjuntos transversais e rebalanceamos dinamicamente o eixo de acordo com as especificações G6.3. Isso geralmente representa 60% do custo de uma unidade nova.
P: Qual é o ângulo máximo para um eixo de acionamento de um triturador de polpa?
A: Embora as juntas padrão permitam até 15 graus, para aplicações de polpação de alta velocidade (acima de 1000 RPM), recomendamos manter o ângulo de trabalho abaixo de 6 graus para prolongar a vida útil dos rolamentos e reduzir a vibração. Se a geometria exigir um ângulo maior, utilizamos garfos de ângulo amplo e reduzimos o intervalo de manutenção recomendado.
P: Vocês oferecem serviços de medição no local na Escócia?
R: Sim, nossos engenheiros de campo viajam por todo o Reino Unido, incluindo as fábricas de papel em Aberdeen e Fife. Usamos ferramentas de medição a laser para determinar a distância exata entre as flanges (comprimida e estendida) para garantir um encaixe perfeito.
