Solutions de transmission à couple élevé pour le développement des énergies renouvelables au Royaume-Uni
Le Royaume-Uni est un acteur majeur de l'énergie éolienne à l'échelle mondiale, notamment dans les environnements difficiles et à forte salinité comme la mer du Nord et la mer d'Irlande. Pour les ingénieurs qui gèrent de grands parcs éoliens offshore tels que Dogg Beach ou Hornsey, le système d'entraînement est essentiel au fonctionnement de l'éolienne. La société UK pto-drive-shafts.com Ltd., située au cœur de l'East Anglia (Berry St Edmunds, Suffolk), sait qu'un arbre de transmission industriel est bien plus qu'un simple tuyau en rotation ; c'est un système complexe conçu avec précision qui doit résister à 25 ans de charges cycliques continues, à la corrosion par les embruns salins et à des vibrations de torsion extrêmes.
La réalité de l'ingénierie : la navigation dans la chaîne cinématique de la nacelle
Dans l'espace confiné d'un rayon de 100 mètres au-dessus de la mer agitée, à l'intérieur de la nacelle de l'éolienne, le système de transmission convertit la rotation lente et à couple élevé des pales en rotation rapide du générateur. Cette conversion nécessite deux arbres de transmission différents : un arbre principal à basse vitesse et un arbre à haute vitesse (HSS).
1. L'arbre principal (basse vitesse / couple élevé)
L'arbre principal est l'élément porteur principal. Il doit supporter le poids du moyeu et des pales — généralement supérieur à 100 tonnes — tout en résistant aux énormes poussées et moments de flexion générés par les vents violents. Dans les éoliennes modernes de classe mégawatt (6 à 15 MW), nous utilisons un acier allié 42CrMo4 de haute qualité, qui subit une trempe et un revenu profonds afin de garantir la ténacité du noyau et d'empêcher la fissuration par fatigue sur des millions de cycles.
2. L'arbre à grande vitesse (HSS) et la nécessité de l'isolation
En reliant la sortie du réducteur au générateur, le système HSS fonctionne à des régimes nettement plus élevés. Le principal défi technique réside ici dans la corrosion par piqûres. Les générateurs produisent souvent des courants parasites dans les paliers ou dans l'arbre. Si ces courants circulent à travers un accouplement métallique jusqu'au réducteur, ils détruisent le film d'huile sur les paliers, entraînant une défaillance catastrophique.
Note d'expert technique : Rapport de terrain du Suffolk
« Au cours de mes 14 années d'entretien d'éoliennes au large de Lowestoft et de Great Yarmouth, le principal facteur de défaillance « invisible » que j'ai constaté n'est pas l'usure mécanique, mais l'érosion électrique. En 2022, nous avons inspecté un site où les accouplements standard tombaient en panne tous les 18 mois. En intégrant nos arbres de transmission isolés en plastique renforcé de fibres de verre (PRFV), nous avons créé une barrière diélectrique de 5 kV. Deux ans plus tard, ces réducteurs fonctionnent parfaitement (norme 100%) et les roulements ne présentent aucune trace de corrosion. Si vous n'isolez pas vos engrenages à haute résistance, vous vous exposez à un risque de foudre. » — Ingénieur mécanicien senior, Royaume-Uni pto-drive-shafts.com
Résumé des technologies de base : 32 paramètres techniques critiques
Pour les responsables des achats et les ingénieurs en chef, la matrice suivante définit nos arbres de transmission industriels pour le secteur éolien.
Paysage industriel local : le Suffolk et la « côte des vents » du Royaume-Uni
Basés à Bury St Edmunds (IP32 7LX), nous bénéficions d'une situation stratégique nous permettant de desservir les principaux pôles éoliens du Royaume-Uni. La proximité des ports de Lowestoft, Felixstowe et Great Yarmouth permet à nos équipes d'intervention rapide de livrer des arbres de remplacement et une assistance technique en quelques heures, et non en quelques jours.
-
Centre névralgique d'East Anglia : Spécialisés dans la maintenance en mer pour les côtes du Norfolk et du Suffolk.
-
Région de Humber : Assurer le support des installations massives gérées depuis Grimsby et Hull.
-
Écosse (Aberdeen/Leith) : Fourniture de tiges robustes pour les fondations flottantes d'éoliennes en eaux profondes.
Au Royaume-Uni, le règlement de 2008 relatif à la sécurité des machines et les normes relatives aux équipements de travail (PUWER) imposent que tous les composants rotatifs de transmission soient correctement protégés et résistants aux défaillances. Nos arbres sont conçus non seulement pour optimiser les performances, mais aussi pour garantir une conformité totale aux exigences de l'organisme britannique chargé de la santé et de la sécurité au travail (HSE).

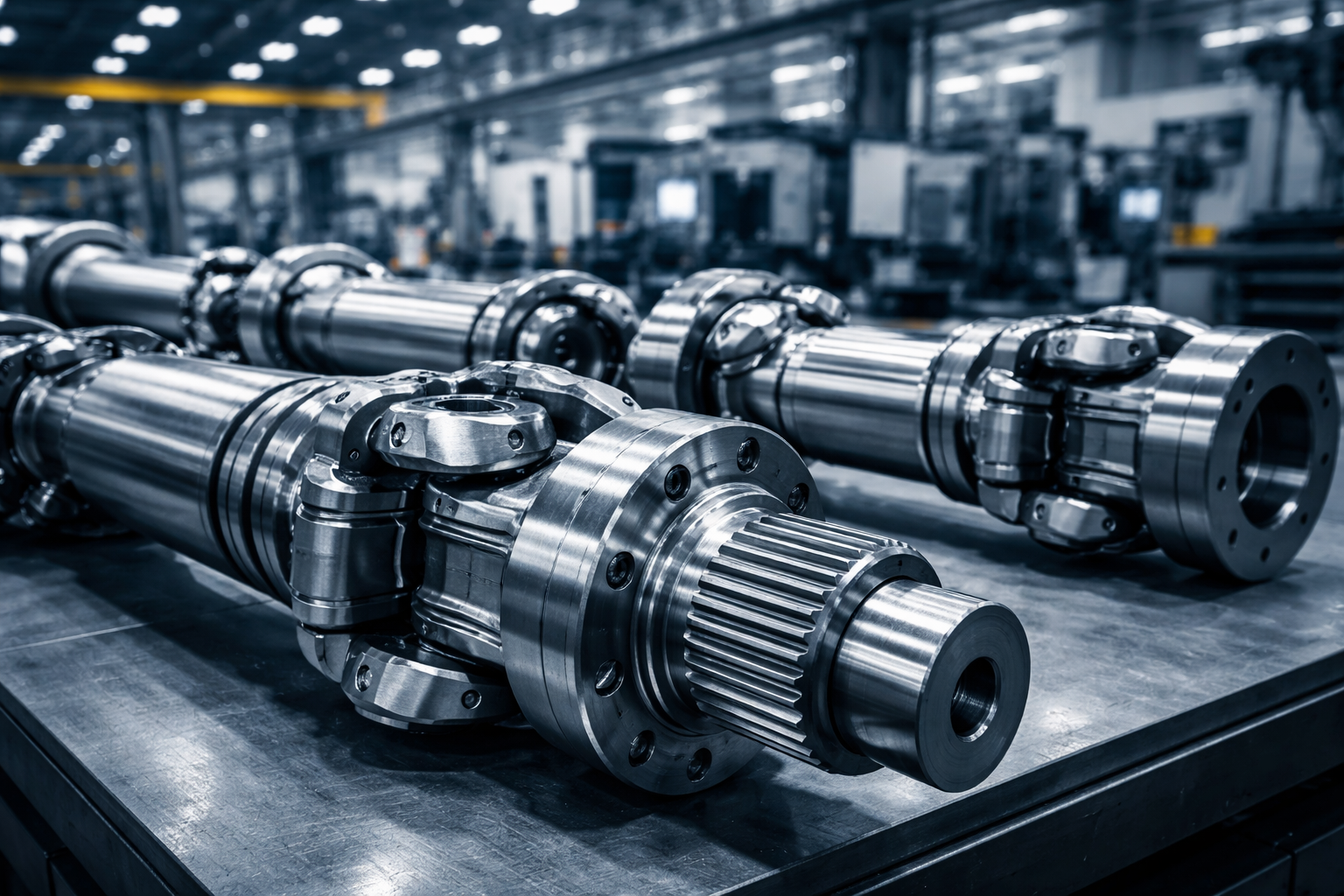

Compatibilité des marques mondiales et normes d'ingénierie
Remarque : Les noms suivants sont utilisés à titre de référence technique uniquement. UK pto-drive-shafts.com Co.,Ltd est un fabricant indépendant de composants alternatifs haute performance.
Nos arbres de transmission industriels sont conçus pour être des pièces de rechange très durables ou compatibles avec les systèmes que l'on trouve dans :
-
Vestas™ et Siemens Gamesa™ Transmissions.
-
GKN™ Série industrielle (Référence technique uniquement).
-
Comer Industries™ Connexions de boîte de vitesses (Remarque : UK pto-drive-shafts.com Co.,Ltd est un fabricant indépendant).
-
Voith™ / GWB™ Entraînements industriels à grande échelle.
Grâce à l'utilisation d'analyses métallurgiques avancées, nous dépassons souvent les spécifications d'origine du fabricant d'équipement d'origine (OEM), notamment en termes de résistance à la corrosion maritime (normes C5-M), qui est essentielle compte tenu de l'humidité spécifique du littoral britannique.
Transmission de puissance intégrée : le rôle de la boîte de vitesses de l'éolienne
L'efficacité d'un arbre de transmission dépend de celle de la boîte de vitesses à laquelle il est relié. Chez UK pto-drive-shafts.com Co.,Ltd., nous sommes spécialisés dans la transmission complète. Nous ne nous contentons pas de fournir l'arbre ; nous fabriquons les réducteurs planétaires et hélicoïdaux de haute précision qui constituent le cœur de la nacelle.
Le défi de l'ingénierie des boîtes de vitesses
Dans une éolienne, le multiplicateur est le composant le plus complexe et le plus sollicité. Il doit transformer la vitesse de rotation du rotor (10 à 15 tr/min) en une vitesse d'environ 1 500 tr/min pour le générateur. Ce rapport de 100:1 est généralement obtenu par un processus en plusieurs étapes : deux étages d'engrenages planétaires suivis d'un étage d'engrenages parallèles (hélicoïdaux).
1. L'avantage planétaire : Pour supporter le couple extrême d'une turbine de 10 MW, les engrenages planétaires sont indispensables car ils répartissent la charge sur plusieurs « planètes », réduisant ainsi la contrainte sur chaque dent. Nos réducteurs utilisent des engrenages cémentés et rectifiés, d'une dureté superficielle de 58 à 62 HRC. Ceci garantit la résistance des dents à la fatigue de contact (piqûres) qui affecte souvent les unités de moindre qualité.
2. Lubrification et refroidissement : Une éolienne génère une chaleur intense. Nos systèmes intégrés sont dotés d'une lubrification forcée avec des pompes redondantes. Nous utilisons des huiles synthétiques de pointe à indice de viscosité élevé pour garantir l'intégrité du film d'huile, que ce soit par une nuit glaciale dans les Highlands ou une chaude journée d'été dans le Kent. Nos réducteurs intègrent des systèmes de surveillance des particules : des capteurs en temps réel détectent les débris métalliques, permettant ainsi une maintenance prédictive avant qu'une usure mineure des roulements ne se transforme en panne catastrophique.
3. Matériaux et logements avancés : Le carter de la boîte de vitesses est moulé en fonte ductile de haute qualité (GJS-400-18-LT), choisie pour sa résistance aux chocs à basse température. Cette caractéristique est essentielle pour les turbines en mer du Nord, où le métal doit conserver sa résilience et ne pas devenir cassant sous l'effet des tempêtes maritimes glaciales.
4. Compatibilité avec les arbres de transmission industriels : L'arbre de sortie de nos réducteurs est conçu avec un raccord à disque rétractable (type Amman). Ceci crée un joint à friction sans jeu avec l'arbre de sortie. arbre de transmissionContrairement aux arbres clavetés traditionnels, qui peuvent développer une « corrosion de frottement » sous les charges inverses d'une éolienne, une connexion par disque rétractable reste étanche pendant toute la durée de vie de la machine.
Analyse des défaillances et fiabilité : Pourquoi les arbres de transmission tombent en panne et comment nous les réparons
Scénario : Résonance et vibrations Sur un site proche de Dogger Bank, plusieurs turbines ont subi des défaillances récurrentes de leurs joints de cardan. Après investigation, notre équipe a constaté que la fréquence structurelle de la nacelle coïncidait avec la fréquence de rotation de l'arbre à grande vitesse, à 1 800 tr/min. Cette « vitesse critique » provoquait un fouettement de l'arbre.
-
La solution : Nous avons redessiné l'arbre en augmentant son diamètre et en réduisant son épaisseur. Cela a permis d'élever la vitesse critique du moteur 30%, bien au-delà de sa plage de fonctionnement. Nous avons également ajouté un amortissement élastomère aux supports de bride afin d'absorber les harmoniques résiduelles.
Scénario : Infiltration de brouillard salin Les graisses industrielles standard s'émulsionnent souvent au contact de l'air très salé des côtes britanniques. Une fois qu'elles perdent leur pouvoir lubrifiant, les roulements à aiguilles du joint de cardan surchauffent et se grippent.
-
La solution : Nous utilisons la technologie d'étanchéité à triple lèvre et des graisses synthétiques spécifiques au milieu marin qui sont « hydrofuges » et maintiennent une barrière chimique contre les ions chlorure.
FAQ : Informations techniques pour les ingénieurs en transmission
-

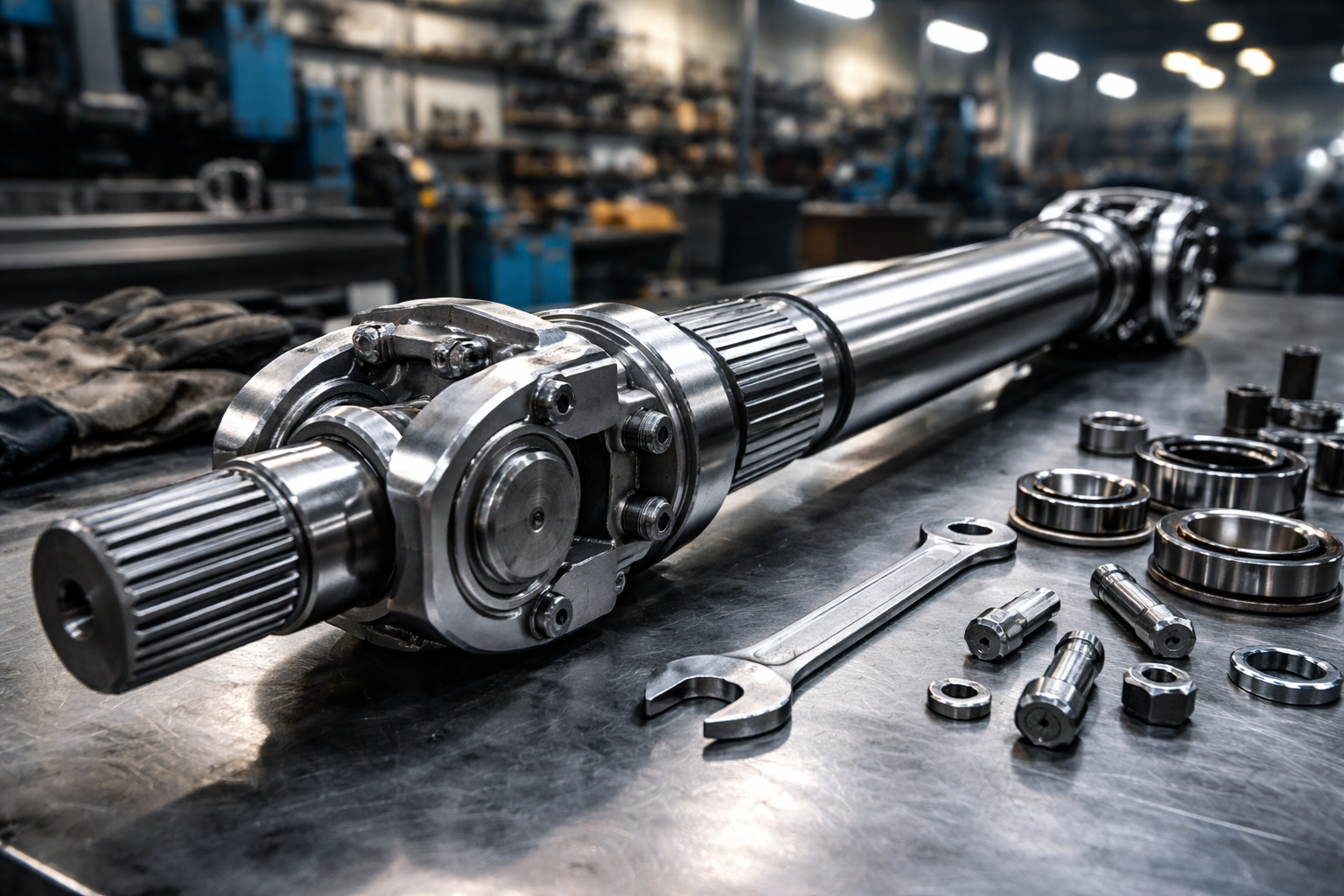

Q : Pourquoi choisir un arbre de transmission à cardan plutôt qu'un accouplement rigide dans une éolienne ?
-
A : Une nacelle n'est pas une structure rigide. Sous l'effet du vent, sa structure se déforme. Un accouplement rigide transmettrait directement ces forces de flexion aux roulements de la boîte de vitesses, entraînant une défaillance prématurée. Un arbre de transmission à cardan compense ce défaut d'alignement tout en maintenant un couple constant.
-
-
Q : À quelle fréquence faut-il inspecter le HSS ?
-
A: Dans le secteur offshore britannique, nous recommandons une inspection visuelle tous les 6 mois et un contrôle ultrasonique complet des soudures tous les 2 ans.
-
-
Q : Vos arbres peuvent-ils être adaptés aux turbines Senvion ou REpower plus anciennes ?
-
R : Oui. Nous sommes spécialisés dans les « pièces de rechange compatibles » qui correspondent aux dimensions de la bride d'origine, mais utilisent des matériaux et des revêtements modernes conformes aux spécifications 2025.
-
-
Q : Quel est le délai de livraison pour un arbre industriel de longueur personnalisée au Royaume-Uni ?
-
R: En cas de panne urgente, notre centre de Bury St Edmunds peut souvent apporter une solution sous 48 à 72 heures, sous réserve de la disponibilité des pièces.
-
La voie à suivre : Actualités et mises à jour sur l’énergie éolienne au Royaume-Uni
-
Dogger Bank, une première puissance : Le projet phare du Royaume-Uni a commencé à exporter de l'électricité. Nous assurons un soutien continu aux systèmes de propulsion auxiliaires utilisés sur les navires d'installation.
-
Initiatives éoliennes flottantes : Le Crown Estate a identifié de nouvelles zones d'implantation d'éoliennes flottantes en mer Celtique. Cela nécessitera de nouvelles générations d'arbres de transmission en fibre de carbone extra-longs et légers pour supporter les mouvements accrus des plateformes flottantes.
-
Priorité à la stabilité du réseau : La nouvelle réglementation britannique exige que les turbines soient capables de résister aux baisses de tension. Nos arbres de transmission isolés contribuent à protéger les composants électroniques sensibles du générateur lors de ces incidents de réseau.
Verdict final de l'ingénierie
Chez UK pto-drive-shafts.com Co.,Ltd, nous ne nous contentons pas de vendre des pièces détachées ; nous vous offrons la garantie mécanique que votre turbine continuera de tourner même durant les hivers britanniques les plus rigoureux. Que vous gériez une ferme hydrolienne terrestre de 20 ans en Cornouailles ou les plus récentes installations offshore, notre équipe d’ingénieurs du Suffolk est prête à optimiser votre système de transmission.
Contactez notre équipe d'ingénierie : UK pto-drive-shafts.com Co.,Ltd. Bury St Edmunds, Suffolk IP32 7LX, Royaume-Uni. Courriel : [email protected]
