The Critical Physics of STS Main Hoist Mechanisms
In high-risk port environments such as Felixstowe, Southampton, and Liverpool, quay cranes (STS) are the lifeblood of global trade. The main hoisting mechanism is the heart of the system. Unlike standard industrial applications, the drive system here faces unique triple challenges: enormous variable loads, structural resilience, and harsh marine corrosion.
Typically driven by two high-powered motors (typically two 500kW motors, or over 800kW, in ultra-large container ship operations), the synchronization of these motors is crucial for controlling the tilt, yaw, and skewing of containers.
Por que os acoplamentos rígidos falham no içamento?
We often see older crane designs attempting to use gear couplings or rigid flange connections in this area. This is a fundamental engineering error in modern heavy-duty lifting applications. When a gantry crane lifts a 60-ton double load, the entire steel structure of the machine room deforms. The “gantry” is not a rigid block, but rather an elastic spring. This deformation causes the motor shaft and gearbox shaft to misalign relative to each other—sometimes by millimeters.
Rigid couplings transmit this misalignment force directly to the bearings. The result? Premature failure of the motor bearings or high-speed gearbox seals. Industrial universal joints are the only mechanical solution that can effectively decouple these radial forces while transmitting torque with zero backlash.

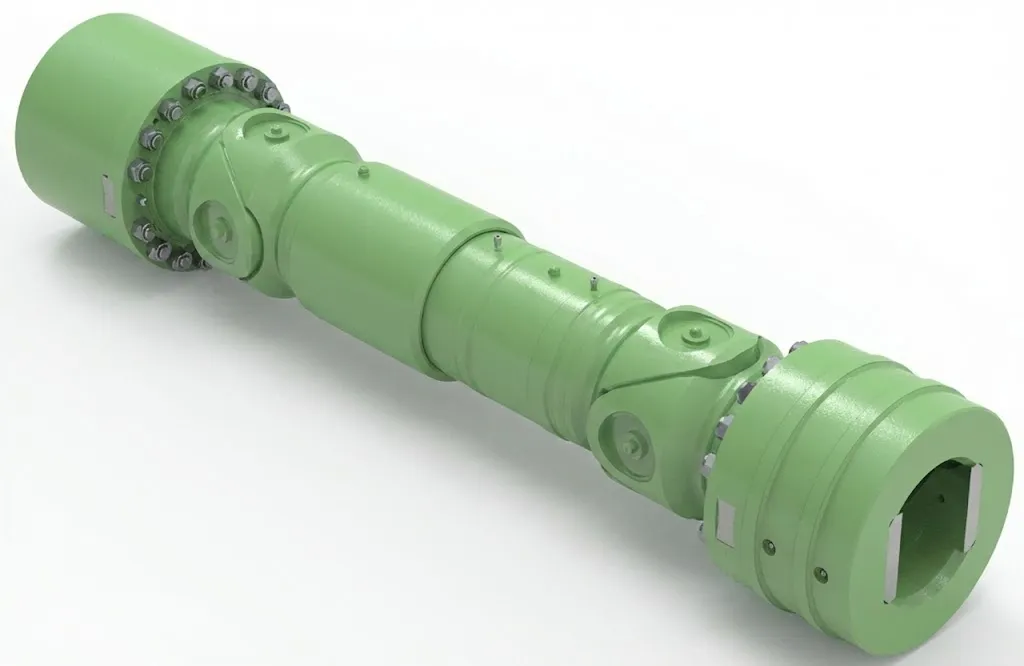

Technical Specification Matrix: Series STS-Heavy
Below is the engineering data for our primary STS Main Hoist Cardan Shafts. These specifications are derived from operational requirements in C5-M marine environments (ISO 12944).
| ID do parâmetro | Descrição | Especificação / Faixa de Valores |
|---|---|---|
| P-01 | Torque Nominal ($T_{nom}$) | 45 kNm – 580 kNm |
| P-02 | Torque de fadiga ($T_{fatigue}$) | 1,5 x $T_{nom}$ |
| P-03 | Torque de ruptura ($T_{break}$) | > 3,5 x $T_{nom}$ (Fator de segurança baseado em cargas de impacto) |
| P-04 | Diâmetro do flange (giro) | 225 mm – 620 mm |
| P-05 | Comprimento padrão ($L_{min}$) | Personalizável (normalmente de 800 mm a 3500 mm) |
| P-06 | Compensação Axial (Curso) | +80 mm / -80 mm (Padrão), Curso longo disponível |
| P-07 | Ângulo de deflexão máximo | 15° (Operacional), 25° (Estático) |
| P-08 | Velocidade de rotação (máxima) | 3.500 RPM (Depende do grau de balanceamento) |
| P-09 | Nível de equilíbrio | G6.3 ou G2.5 (ISO 1940-1) |
| P-10 | Conexão de flange | Chave de face (DIN 15451) ou serrilha Hirth (alto impacto) |
| P-11 | Vida útil do rolamento ($L_{10h}$) | > 50.000 horas (sob carga máxima) |
| P-12 | Material Spline | 42CrMo4 com revestimento Rilsan® (baixo atrito) |
| P-13 | Material Cruzado | 18CrNiMo7-6 (Cementado) |
| P-14 | Material do tubo | Aço sem costura de alta resistência (St52-3 ou superior) |
| P-15 | Padrão de Pintura | ISO 12944 C5-M (Alta durabilidade marítima > 15 anos) |
| P-16 | DFT (Espessura da Película Seca) | 320 mícrons (Primer rico em zinco + Epóxi + PU) |
| P-17 | Faixa de temperatura operacional | -30°C a +80°C (Mar do Norte ao Mediterrâneo) |
| P-18 | Sistema de Vedação | Vedação de cassete com múltiplos lábios + labirinto metálico |
| P-19 | Ponto de lubrificação | Bloco centralizado ou bicos estendidos para maior segurança |
| P-20 | Tipo de lubrificante | Complexo de lítio EP2 com aditivos marinhos |
| P-21 | Rigidez torsional | 2,5 x 10^6 Nm/rad (Calculado por aplicação) |
| P-22 | Peso | 150 kg – 2.200 kg |
| P-23 | Grau do parafuso | 10,9 ou 12,9 (Revestido com Dacromet) |
| P-24 | Proteção de Spline | Revestimento deslizante de nylon/teflon para evitar desgaste por atrito |
| P-25 | Certificação | DNV-GL, Lloyds Register (mediante solicitação), EN 10204 3.1 |
| P-26 | Fator de choque ($K_A$) | 2.0 – 2.5 (Impacto Forte) |
| P-27 | Ciclo de manutenção | Relubrificação a cada 500-1000 horas (ou opções seladas para toda a vida útil). |
Localized Engineering: Combating the North Sea Environment
In the UK and Northern Europe, mechanical components face a more severe challenge than heavy loads: the atmospheric environment. Ports like Emingham or Rotterdam are chronically affected by high-salinity air, horizontal rainfall, and drastic temperature fluctuations. A typical industrial driveshaft coated with ordinary alkyd enamel will begin to corrode within weeks. Rust can spread beneath the seals, contaminate the needle roller bearings, and ultimately lead to what we call “seized failure.”
Our driveshafts designed for the UK market strictly adhere to BS EN ISO 12944 standards. We employ a C5-M (ultra-high marine grade) coating process. Furthermore, given the UK market’s mandatory LOLER (Lifting Operations and Lifting Equipment Regulation 1998), our driveshafts come with complete traceability documentation. Every yoke, every cross assembly, and every tube weld undergoes non-destructive testing (magnetic particle and ultrasonic) to ensure that the documentation is as robust and reliable as the steel itself when Health and Safety Executive (HSE) inspectors review your crane’s documentation.
Matriz de Aplicação Regional
- Felixstowe/Southampton (Terminais de contêineres): Resistência à fadiga de alta velocidade e alto ciclo é um requisito para os guinchos principais. Foco no balanceamento G6.3.
- Immingham/Port Talbot (Manuseio de Granéis): Alta resistência a impactos para descarregadores de garra que movimentam minério de ferro e carvão. Destaque para flanges serrilhadas Hirth.
- Aberdeen/Peterhead (Apoio Offshore): Resistência extrema à corrosão para guindastes de convés. Destaque para estrias seladas para toda a vida útil.
Interchangeability and Technical Comparison
We understand that port engineers typically manage a mixed fleet of equipment from brands such as ZPMC, Liebherr, Konecranes, and Kalmar. This equipment often comes standard with driveshafts from brands like Dana GWB, Voith, or Maina. Our manufacturing philosophy focuses on plug-and-play replacement capabilities and enhanced product durability.
Disclaimer: All original equipment manufacturer (OEM) names (e.g., GWB, Voith, Maina, Liebherr, ZPMC) are used for technical reference and cross-identification only. UK pto-drive-shafts.com Co., Ltd. is an independent manufacturer and supplier. We have no affiliation with, endorsement, or sponsorship from these trademark holders.
Comparação: Tecnologia Spline
Many standard OEM driveshafts use steel-to-steel sliding splines. In the humid port environment of the UK, these splines can suffer fretting corrosion if lubrication cycles are missed (even by just a few days). Our UK-standard shafts feature a Rilsan® (polyamide 11) coating on the splines. This coating forms a self-lubricating barrier, preventing metal-to-metal seizing, reducing axial thrust on motor bearings by up to 40%, and suppressing vibration.
Comparação: Projeto de Flange
Standard DIN flanges rely solely on face friction and keyway connections, while for high-impact applications (such as grab bucket unloaders), we recommend and manufacture Hirth toothed flanges. This interlocking tooth design eliminates the risk of flange slippage during emergency stops or under hook loads, a common point of failure in standard designs.
Estudo de caso: A “vibração fantasma” em um importante porto escocês
O problema: Em 2023, um importante terminal de granéis na Escócia relatou vibração persistente de alta frequência no braço de içamento de um guindaste portuário móvel (MHC) de 15 anos. A vibração estava causando falhas repetidas nas vedações de entrada da bomba hidráulica. O eixo de transmissão original havia sido substituído duas vezes por alternativas mais baratas, mas o problema persistiu.
O diagnóstico: Nossa equipe de engenharia de Bury St Edmunds visitou o local. Realizamos uma análise de fase e descobrimos que o fornecedor anterior havia fornecido um eixo com faseamento padrão, ignorando os ângulos compostos complexos do movimento da lança do MHC. Além disso, o eixo "econômico" apresentava uma folga na estria de 0,8 mm, o que amplificava os pulsos de torção do motor a diesel.
A solução: We engineered a custom heavy-duty eixo cardan with Zero-Backlash Coated Splines and corrected the yoke phasing to cancel out the non-uniform velocity fluctuations inherent in the Z-drive configuration. We also upgraded the balancing grade to G2.5.
O resultado: Os níveis de vibração diminuíram em 85%. A taxa de falhas na vedação da bomba passou de "mensal" para "zero em 18 meses". O chefe de manutenção, Sr. Alistair C., observou: “Não é apenas um eixo; é um amortecedor de vibrações. Economizamos £15.000 em reparos de bombas somente no primeiro ano.”
Critical Spares and Wear Components
Uma estratégia de contingência não é uma estratégia. Para garantir a disponibilidade 24 horas por dia, 7 dias por semana, dos seus equipamentos portuários, recomendamos manter em estoque as seguintes peças sobressalentes críticas, além dos conjuntos completos de eixos:
- Kits de juntas universais (cruzeta e rolamento): O elemento sacrificial. Nossos kits incluem vedações de lábio quádruplo específicas para ambientes com poeira de carvão e névoa salina.
- Conjuntos de parafusos de flange: Nunca reutilize parafusos de alta resistência. Fornecemos kits de parafusos de grau 10.9 ou 12.9 com revestimento Dacromet a cada intervalo de manutenção.
- Flanges de acoplamento: Muitas vezes negligenciado, o flange de acoplamento no lado da caixa de engrenagens pode sofrer desgaste. Se o flange do eixo for novo, mas o flange da caixa de engrenagens estiver desgastado, a aderência por fricção é perdida.
Recomendação de produto relacionado: Caixas de engrenagens industriais
The driveshaft is the guardian of the gearbox. If a driveshaft needs replacement due to a serious malfunction, check the gearbox input bearings. We also manufacture and supply high-performance planetary and helical gearboxes designed specifically for lifting applications. Using a balanced, low-axial-thrust driveshaft with a precision gearbox ensures a long service life for the entire drivetrain.
Installation Guide: The 10-Point Reliability Check
Mesmo o melhor eixo falhará se for instalado incorretamente. Siga este procedimento operacional padrão para eixos de elevação STS:
- Limpe as superfícies: Remova toda a ferrugem, tinta e graxa das faces de contato dos flanges. Elas devem estar secas e com o metal em contato com o metal brilhante.
- Verificar Faseamento: Certifique-se de que os garfos em ambas as extremidades estejam alinhados (a menos que tenham sido projetados com defasagem). O desalinhamento gera vibrações destrutivas.
- Apoie o eixo: Utilize um guindaste ou talha para suportar o peso do eixo durante a instalação. Não o deixe pendurado pelos parafusos durante o aperto.
- Sequência de torque: Aperte os parafusos em padrão estrela. Use uma chave dinamométrica calibrada. Não use uma chave de impacto para o torque final.
- Verificação de alinhamento: Use laser alignment tools to ensure the Motor and Gearbox axes are within the manufacturer’s tolerance (typically < 0.1mm offset). The eixo cardan compensates for dynamic movement, not static misalignment laziness.
- Limpeza de gordura: Aplique graxa na bomba até que graxa nova e limpa apareça em todas as quatro vedações dos rolamentos. Isso elimina o ar e os contaminantes antigos.
- Proteção de segurança: Certifique-se de que a proteção de segurança amarela esteja segura e não gire junto com o eixo.
- Documento: Registre a data de instalação e os valores de torque dos parafusos para fins de conformidade com a norma LOLER.
ROI Analysis: The Cost of “Cheap” vs. “Engineered”
Os gerentes de compras geralmente olham para o preço. Os engenheiros olham para o custo do ciclo de vida.
Cenário: Eixo principal de içamento para guindaste Panamax.
- Eixo de orçamento: £2.500. Vida útil: 2 anos. Manutenção: Lubrificação mensal. Risco: Desgaste acentuado das estrias, danificando os rolamentos do motor.
- Especificações marítimas do site UK pto-drive-shafts.com: £3.800. Vida útil: mais de 6 anos. Manutenção: trimestral. Recurso: o revestimento Rilsan protege os rolamentos do motor (valor: mais de £5.000).
O eixo "caro" proporciona um retorno sobre o investimento (ROI) para o modelo 300%, prolongando o intervalo de manutenção e protegendo o motor de £50.000 contra danos por empuxo axial.
Industry Updates: Port Modernization
Atualização de janeiro de 2026: With the UK government’s push for “Freeports” and the decarbonization of maritime transport, ports are upgrading to heavier electric cranes. This shift increases the torque demand at zero RPM (holding torque). Our new generation of “E-Drive Ready” shafts are designed to handle the instant torque delivery of permanent magnet motors without torsional wind-up.
