Le défi principal : la bataille entre continuité et fiabilité
Le principal défi de l'industrie papetière réside dans la continuité de la production. Les machines à papier modernes à grande vitesse, une fois mises en marche, nécessitent généralement un fonctionnement continu pendant des mois sans interruption pour maintenance. Ce mode de fonctionnement impose des contraintes extrêmement élevées sur la durée de vie des composants.

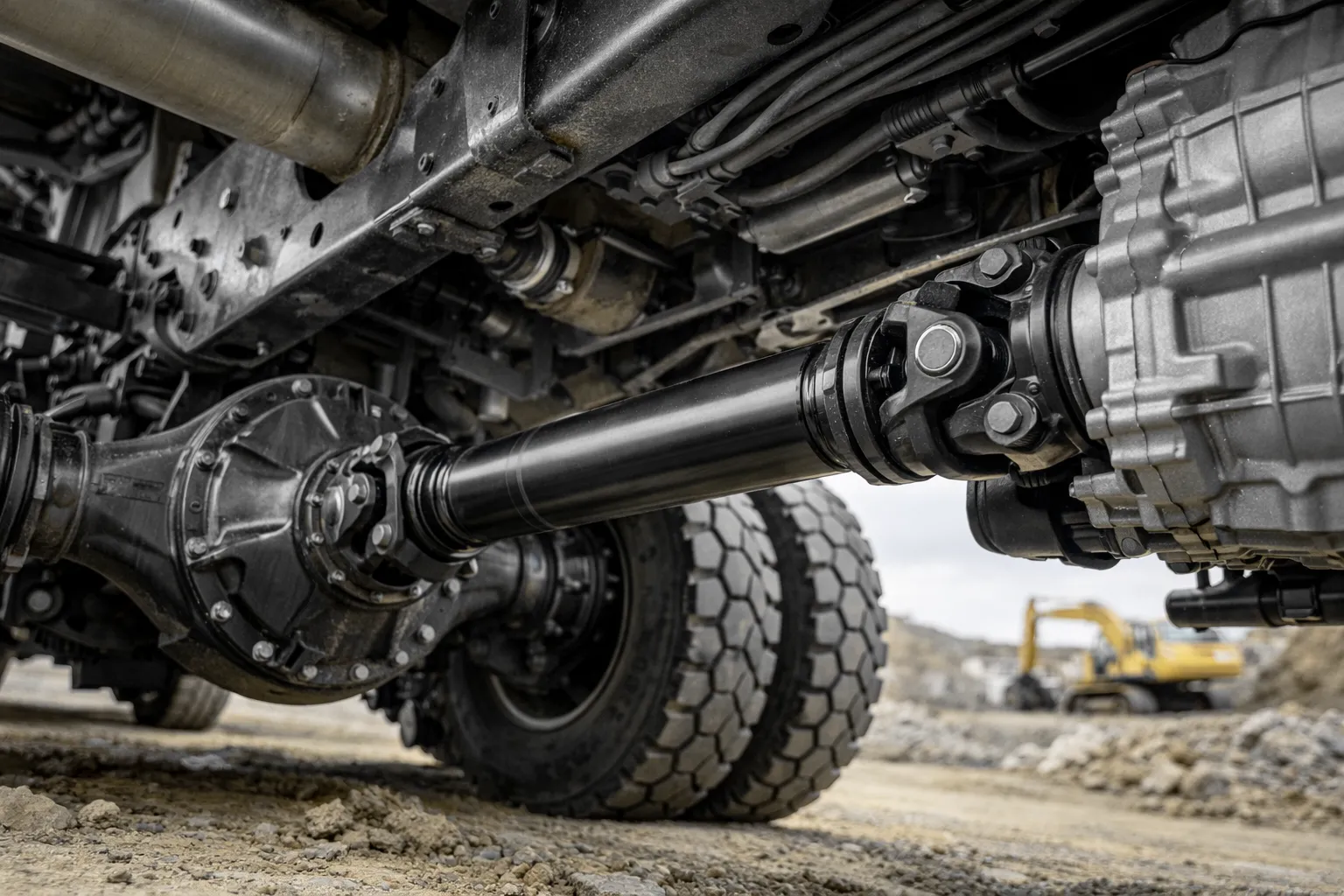

Dans ce contexte, le rôle de l'arbre de transmission ne se limite pas à la simple liaison entre la source d'énergie (moteur/réducteur) et l'équipement entraîné (rouleaux/rotors) ; il agit également comme un fusible, garantissant la stabilité du système même dans des conditions difficiles. Si le choix ou la conception de l'arbre de transmission ne répond pas aux exigences de longévité et de résistance à l'humidité, les remplacements fréquents deviendront un véritable casse-tête logistique pour l'usine. La société britannique pto-drive-shafts.com Ltd. relève ces défis grâce à une ingénierie de précision et une expertise en science des matériaux.
Calandres et entraînements de séchoirs : la précision dans le « sauna »
La section de séchage et les étapes de post-traitement (comme le calandrage) sont essentielles à la formation du papier, car elles déterminent directement la résistance mécanique et la qualité de surface du produit final. Les systèmes de transmission dans ce domaine sont confrontés à des défis environnementaux et opérationnels spécifiques.
Définition et fonctionnalité de l'équipement
Calendriers : Leur fonction principale est d'améliorer la planéité, le brillant et le lissage de la surface du papier grâce à une pression et une friction mécaniques intenses. Les rouleaux de calandrage, souvent composés de rouleaux alternés en métal dur et en métal souple, sont entraînés à grande vitesse par des arbres de transmission à cardan.
Entraînements de sécheuse : Il s'agit de la partie la plus imposante d'une machine à papier, composée de dizaines, voire de centaines, de cylindres de séchage de grand diamètre chauffés à la vapeur. La feuille de papier s'enroule étroitement autour de la surface du cylindre, l'humidité s'évaporant par conduction thermique. Ces cylindres sont généralement entraînés par groupes, des arbres de transmission distribuant la puissance de l'arbre principal ou des moteurs à chaque cylindre.
Analyse approfondie : Pourquoi les arbres de transmission standard échouent-ils ?
A. Les limites du fonctionnement continu
Les machines à papier fonctionnent 24 h/24 et 7 j/7, souvent à pleine charge. En théorie de conception des arbres de transmission, on utilise la valeur $L_{10h}$ pour représenter la durée de vie nominale des roulements. Pour les applications industrielles standard, une durée de vie de 5 000 à 10 000 heures peut suffire. Cependant, dans la section de séchage, la norme UK pto-drive-shafts.com Co.,Ltd recommande et applique une durée de vie supérieure à 50 000 heures ($L_{10h} > 50 000$). Cela signifie que même en fonctionnement continu, les roulements des joints de cardan doivent fonctionner pendant plusieurs années sans nécessiter de remplacement. Pour ce faire, il est nécessaire d'utiliser un acier à roulement de haute qualité et des procédés de traitement thermique précis.
B. Le « sauna » à haute température et à forte humidité
La section de séchage fonctionne comme un sauna industriel. De la vapeur à haute température est acheminée dans les cylindres, ce qui élève la température ambiante (souvent supérieure à 100 °C). Simultanément, l'humidité qui s'évapore de la feuille de papier sature l'air. Cette combinaison est fatale pour les composants standards.
- Défaillance de la lubrification : Les graisses standard s'éclaircissent et coulent à haute température, ou s'oxydent et se dégradent, ce qui entraîne un frottement à sec dans les roulements.
- Risque de corrosion : Lorsque la vapeur se condense, l'humidité pénètre dans les joints universels mal étanches, ce qui provoque la rouille et la corrosion des roulements à aiguilles, pouvant mener à terme à un grippage catastrophique.
- Attaque chimique : Dans la zone de calandrage, les additifs du papier (agents d'encollage, fluides de couchage) peuvent se vaporiser ou éclabousser, corrodant la surface de l'arbre.
Exigences de configuration avancées
Pour faire face à ces conditions extrêmes, des configurations techniques spécifiques sont indispensables pour garantir une stabilité à long terme :
1. Équilibrage dynamique de précision
Les machines à papier modernes fonctionnent à des vitesses de ligne incroyablement élevées (certaines dépassant 2 000 m/min). À ces vitesses, le moindre déséquilibre de l’arbre de transmission est amplifié en de fortes vibrations centrifuges.
- Conséquences: Les vibrations de la transmission provoquent des fluctuations de la tension du papier, entraînant des problèmes de suivi de la bande, des plis, voire des ruptures de bande (nécessitant un arrêt de production coûteux pour réenfiler le papier). Ces vibrations accélèrent également l'usure des roulements et endommagent les supports moteur.
- Solution: Les arbres de transmission doivent subir un équilibrage dynamique rigoureux. Nous exigeons un degré d'équilibrage d'au moins G6.3 (norme ISO 1940), et même G2.5 pour les machines à très grande vitesse. Cela implique non seulement une correction de poids, mais aussi un contrôle strict de la concentricité des tubes et de la qualité des soudures.
2. Lubrification intelligente et conception sans entretien
Compte tenu du grand nombre de cylindres de sécheuse et de leur emplacement à l'intérieur de hottes fermées et chaudes, le graissage manuel est dangereux et impraticable.
- Intégration centralisée de la lubrification : Les arbres de transmission haut de gamme permettent de raccorder les points de graissage de l'arbre universel au système de lubrification automatique centralisé de la machine à papier. Ceci garantit un flux constant de lubrifiant neuf pour éliminer les contaminants et dissiper la chaleur.
- Technologie sans entretien : C’est la tendance actuelle. UK pto-drive-shafts.com Co.,Ltd utilise des technologies d’étanchéité spécialisées et des graisses synthétiques haute température longue durée pour créer des joints universels « étanches à vie ». Cela peut inclure des roulements sans entretien ou des composants coulissants composites, réduisant ainsi considérablement les dépenses d’exploitation (OPEX) de l’usine.
Pulpers : L'esthétique violente du choc et de la corrosion
Si la section de séchage est un marathon d'endurance, la section de mise en pâte est un véritable combat d'arts martiaux mixtes. Les machines à pâte sont chargées de transformer les feuilles de pâte sèche, les déchets de papier ou les balles de papier recyclé en une pâte fibreuse. Elles constituent le cœur même du processus de fabrication du papier.
Définition et fonctionnement des équipements
Un pulpeur est généralement une cuve massive équipée d'un grand rotor (semblable à une lame de mixeur géante). Ce rotor est entraîné par un moteur puissant via un arbre de transmission universel situé à sa base. La rotation du rotor génère d'intenses forces de cisaillement hydraulique et de déchirure mécanique qui dissocient la pâte à papier en une suspension fibreuse.
Analyse approfondie : bien plus qu’une simple rotation
A. Charges de choc sévères
Le procédé de fabrication de la pâte à papier n'est pas un processus régulier et laminaire. Lorsque les opérateurs introduisent des balles de pâte ou du papier recyclé fortement compressé dans la cuve, le rotor rencontre une résistance instantanée et massive. Ce phénomène est particulièrement marqué lorsque de gros amas de pâte se coincent entre les ailettes du rotor et la plaque d'extraction.
- Phénomènes de surcharge : Cette pointe de résistance agit comme un court-circuit électrique, se manifestant mécaniquement par une surcharge de couple importante.
- Facteur de service (K) : Lors des calculs de sélection, le coefficient de service des arbres d'entraînement de pulpeur est généralement fixé à K = 2–3 ou plus. Cela signifie que si le couple nominal du moteur est de 1 000 Nm, l'arbre doit être conçu pour résister à un choc instantané de 2 000 à 3 000 Nm sans déformation plastique ni rupture.
B. Environnement corrosif complexe
La suspension de pâte à papier n'est pas de l'eau pure ; c'est un mélange chimique. Selon le procédé, ce liquide peut contenir des agents de blanchiment (chlorures), des acides, des bases et divers contaminants abrasifs provenant du papier recyclé.
- Opération en milieu humide : Bien que le arbre de transmission L'élément généralement extérieur au réservoir, les fuites, les projections de lavage et l'humidité générale de la partie humide font que l'arbre fonctionne dans un état « humide » perpétuellement.
- Corrosion électrochimique : Si l'étanchéité est compromise, la boue riche en ions pénétrant dans le kit de joint universel déclenchera une corrosion électrochimique rapide, entraînant l'écaillage et la défaillance du roulement.
Configurations de protection stratégiques
Pour survivre à l’environnement « violent et insalubre » d’une usine de pâte à papier, UK pto-drive-shafts.com Co.,Ltd déploie des mesures de protection ciblées :
1. Revêtements protecteurs de type armure
Les arbres en acier au carbone standard rouillent rapidement dans un environnement de pulpeur. Nous mettons en œuvre une protection multicouche :
- Acier inoxydable: Pour les petits composants critiques ou les zones de corrosion extrême, nous utilisons de l'acier inoxydable 304 ou 316L pour les joints universels eux-mêmes.
- Pulvérisation spécialisée : Pour les arbres de transmission de grand diamètre, les tubes et les surfaces de jonction subissent des traitements anticorrosion, tels que le revêtement époxy ou le nickelage chimique. Ces revêtements isolent efficacement le substrat métallique des boues et de l'humidité.
- Protection des fixations : Tous les boulons de fixation et les faces des brides sont traités (par exemple, revêtement Dacromet) et fixés avec des mesures anti-desserrage pour éviter le détachement induit par les vibrations.
2. Structures de support de montage vertical
De nombreux hydropulpeurs verticaux sont équipés de moteurs montés au-dessus ou sur le côté, ou bien l'arbre d'entraînement est disposé verticalement pour actionner le rotor inférieur. Cette installation verticale pose un problème physique spécifique :
- L'effet de gravité : Le poids de l'arbre long (ainsi que le frottement de la cannelure télescopique) repose entièrement sur le joint de cardan inférieur ou les roulements du moteur. Si le joint de cardan n'est pas conçu pour supporter des charges axiales, la face de la traverse frottera contre le chapeau de palier, provoquant une surchauffe et une défaillance.
- Solution d'ingénierie : L'approche technique UK pto-drive-shafts.com Co.,Ltd consiste à intégrer une butée axiale ou une structure de support dédiée à la transmission. En ajoutant un point d'appui sur l'arbre intermédiaire ou à son extrémité inférieure pour supporter le poids de l'arbre, le joint de cardan est libéré des charges axiales, ce qui lui permet de se concentrer exclusivement sur la transmission du couple. Ceci est essentiel pour prolonger la durée de vie des systèmes d'entraînement verticaux.
Alimenter l'industrie du papier
Les systèmes d'entraînement des machines de l'industrie papetière constituent un domaine complexe intégrant le génie mécanique, la science des matériaux et la tribologie. De l'exigence d'une durée de vie de 50 000 heures dans la section de séchage à la capacité de résister à trois fois la charge d'impact dans le pulpeur ; de l'équilibrage haute vitesse G6.3 aux revêtements spéciaux résistants à la corrosion acide et alcaline, chaque détail technique influe directement sur l'efficacité finale de la ligne de production.
La société pto-drive-shafts.com Ltd. (Royaume-Uni) comprend les problématiques des papeteries. Nous proposons bien plus que de simples arbres de transmission : une solution complète conçue pour garantir la continuité de la production et réduire les coûts de maintenance. Grâce à des procédés de fabrication britanniques de pointe, un système de contrôle qualité rigoureux et une connaissance approfondie des conditions de production en papeterie, nos produits offrent des performances supérieures, même dans les environnements les plus exigeants.
Choisir le bon arbre de transmission, c'est choisir la sérénité et l'efficacité pour votre ligne de production. Qu'il s'agisse d'un nouveau projet ou d'une modernisation d'équipement existant, nous sommes toujours prêts à vous apporter un soutien technique professionnel.
